Projektinformation
| Projekt: | le19M |
| Ort: | Paris, Frankreich |
| Anwendung: | UHPC |
| Bauteil: | Fassade |
| LIeferzeitraum: | 2019 |
| Anforderung: | 231 Module mit einer Breite von 2,5 m und einer Höhe von 24 Metern |
| Beton: | C150/165 |
| Fasertyp: | DG 14/0.2 - E 304 |
| Fasergehalt: | 280 kg/m³ |
Chanel und Paris
Wo sich Extravaganz und Innovation treffen

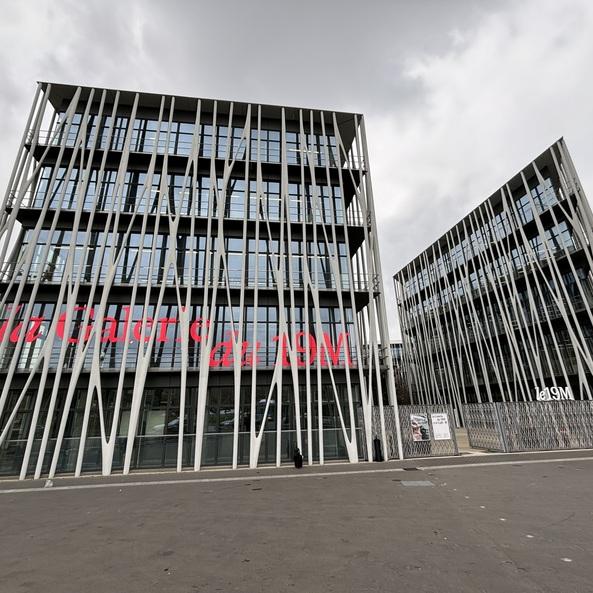

© le19M - Chloé Le Reste
Nur wenige Modehäuser verkörpern die elegante Extravaganz der französischen Haute Couture wie Chanel - und nirgendwo kommt dieser Geist so lebendig zum Ausdruck wie in Paris. Die Stadt, in der Coco Chanel Modegeschichte schrieb, bleibt das kreative Herz der Marke.
le19M wurde von CHANEL ins Leben gerufen, um 12 Maisons d'art und Manufakturen sowie eine multidisziplinäre Galerie, le19M, unter einem Dach zu vereinen. Insgesamt wurden 700 Künstler und Experten in einem Gebäude zusammengebracht, das Arbeitsbedingungen bietet, die der individuellen Entfaltung förderlich sind und die Entwicklung neuer Perspektiven im Dienste der größten Namen der Mode- und Luxusbranche ermöglichen.

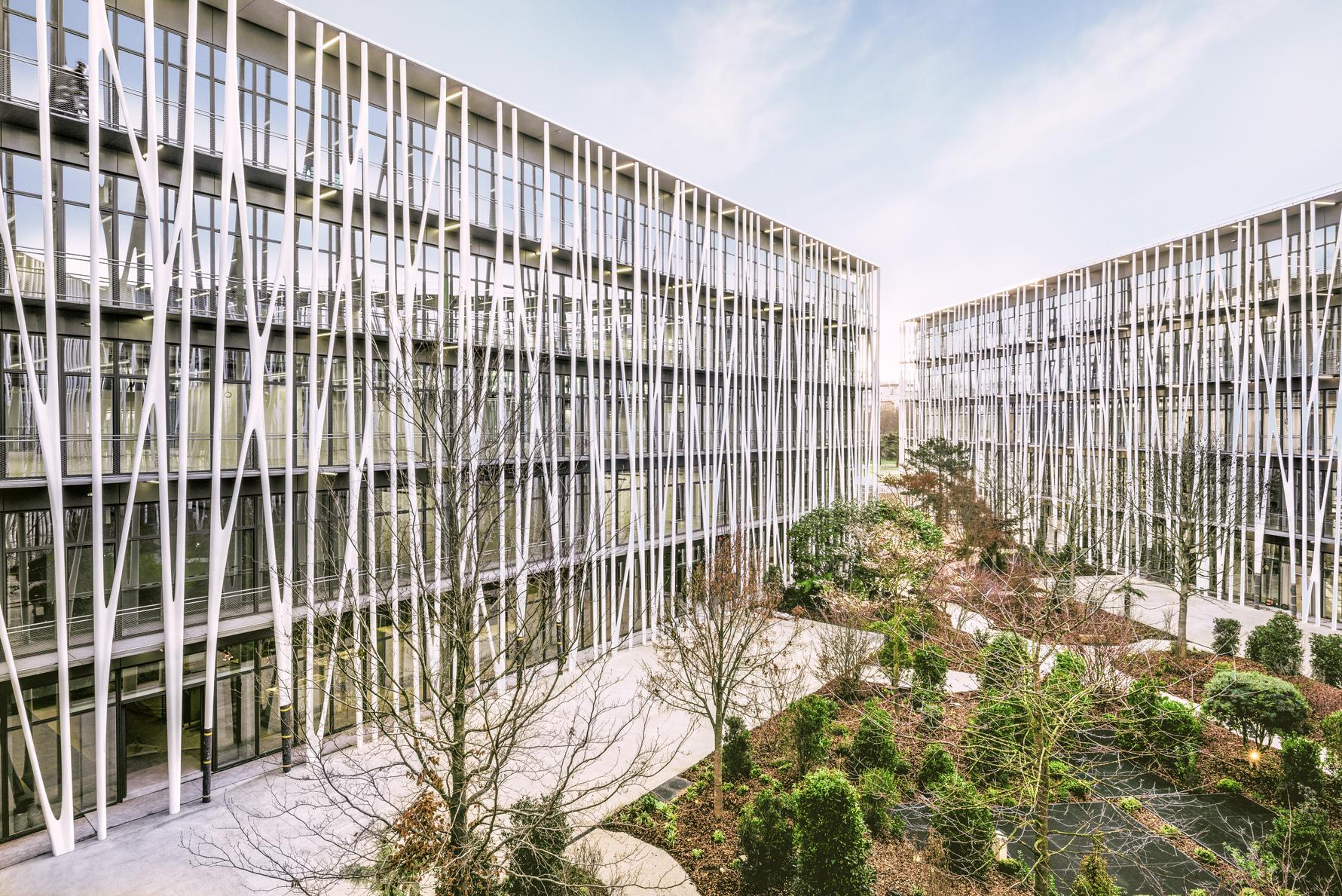

© Lisa Ricciotti
Wo Beton zu Couture wird
UHPC und le19M
Mit dem Entwurf dieses Gebäudes, das dem Erschaffen und der Kommunikation gewidmet ist, wurde der renommierte Architekt Rudy Ricciotti betraut, der mit dem Grand Prix d'Architecture ausgezeichnet wurde und u. a. das MuCEM in Marseille entworfen hat.

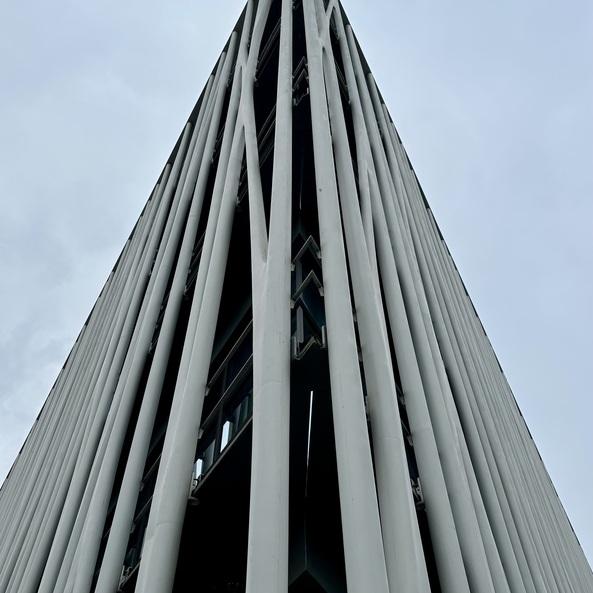

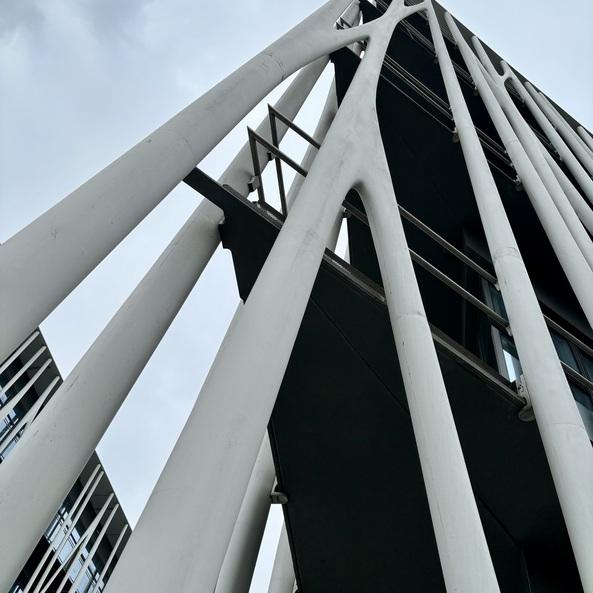

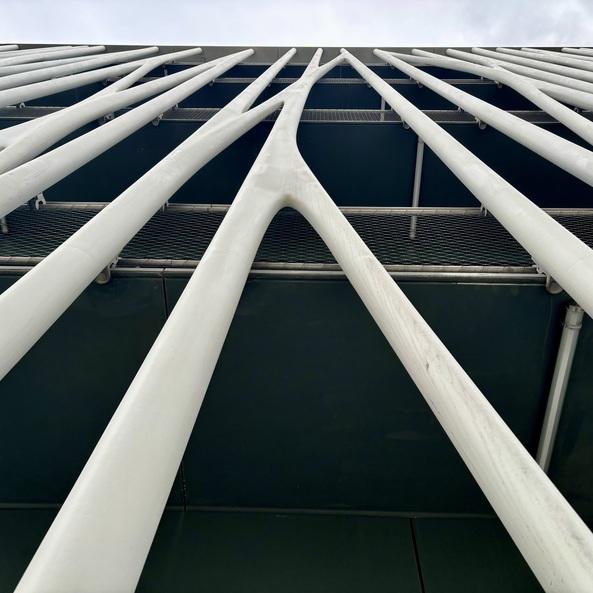

Für le19M entwarf Rudy Ricciotti einen Komplex aus gewebten Betonfäden, die von einem vertikalen Textilschuss inspiriert sind. Das weiße Exoskelett besteht aus 231 Modulen aus UHPC mit einer Breite von 2,5 m, einer Höhe von 24 m und einem Gewicht von 5 Tonnen.

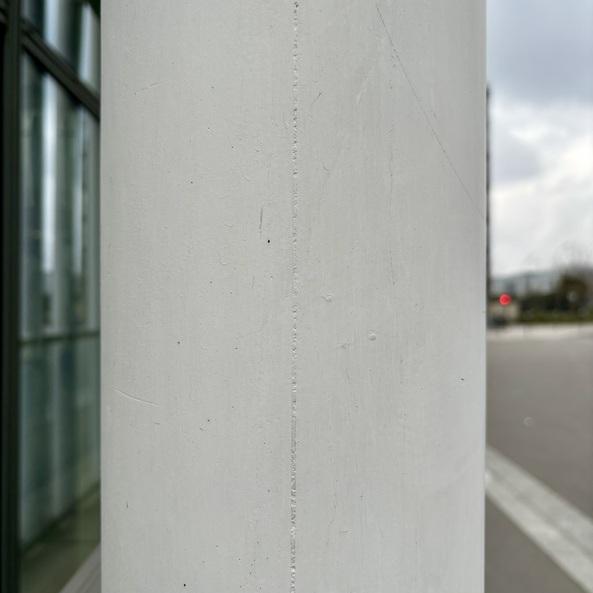

Die Struktur wirkt wie ein Sonnenschutznetz, da sie sich je nach Ausrichtung und Sonneneinstrahlung ausdehnt und zusammenzieht. Die schlanken Bauteile wurden monolithisch als vorgespannte Fertigteile aus einem weißen UHPC hergestellt. Die Bauzeit für die Fassadenelemente betrug 7 Monate. Der ultrahochfeste Beton wird mit 280kg/m³ KrampeHarex Edelstahlfasern vom Typ DG 14/0,2 - E 304 hergestellt.
Der 25.500 m2 große Komplex in dem äußerst dynamischen Viertel Aubervilliers ist ein maßgeschneidertes Schaufenster für die 700 Künstler und Experten, die hier tagtäglich arbeiten. Er ist Teil eines ehrgeizigen architektonischen und ökologischen Konzepts, das auf Nachhaltigkeit, Energieeffizienz und einen biodiversen Garten im Innenhof des Komplexes setzt.
Das Gebäude wurde mit den folgenden Umweltzertifizierungen und -labels ausgezeichnet: NF HQE Standard for Tertiary Buildings, Außergewöhnlich; BREEAM International Zertifizierung, Ausgezeichnet; LEED V4 / Silber + Biodiversitätszertifizierung.
„Warum bin ich von UHPC so fasziniert? Die Gebäude, die mit UHPC gebaut werden, scheinen wie aus einer anderen Welt zu sein.
Was genau ist UHPC?

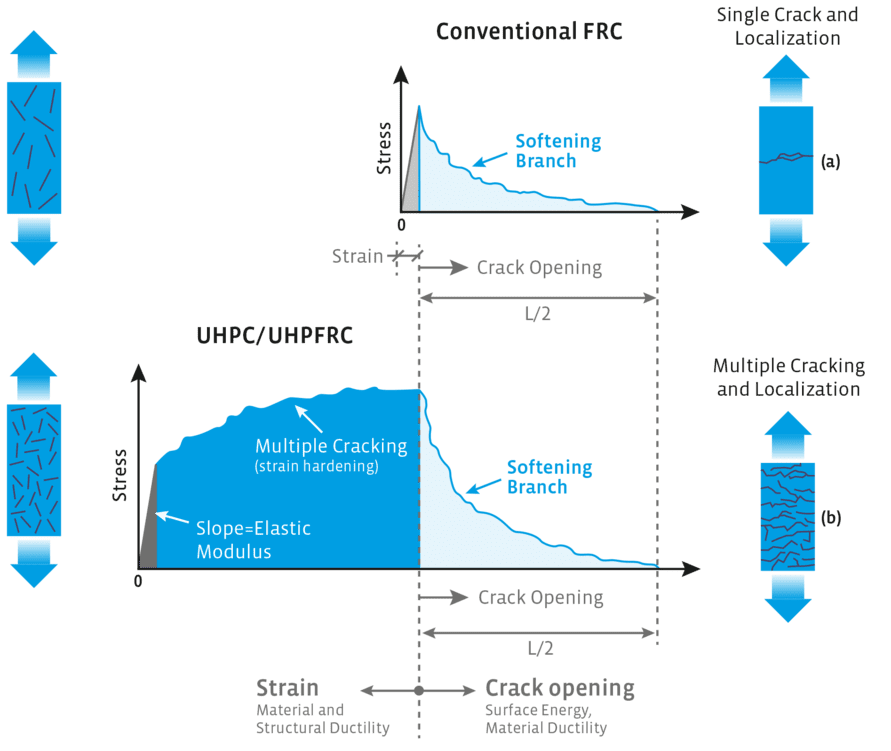

Typical tensile stress-strain behavior of FRC and UHPC (Naaman, 2003)
UHPC oder UHPFRC (ultrahochfester faserverstärkter Beton) verfügt über herausragende Materialeigenschaften, die Bauwerke und architektonische Kunstwerke ermöglichen, die den konventionellen Betonbau in Bezug auf Verarbeitungszeit, Komplexität und Dauerhaftigkeit weit übertreffen.
UHPC enthält Stahlfasern zwischen 1,5 % und 3 % des Gesamtvolumens (120 kg/m3 und 240 kg/m3 ). Der hohe Gehalt an Mikrostahlfasern sorgt für ein dehnungshärtendes Verhalten unter Zug und ein duktiles Versagen unter Druck. Der relativ hohe Gehalt an Stahlfasern verhindert ein sprödes Versagen, wenn sehr hohe Druck- oder Biegespannungen erreicht werden.
UHPC, der unter Druck 150 MPa erreicht und ein verfestigendes Biegeverhalten, eine hohe Packungsdichte mit einer Korngröße von 5 mm und einen Wasser/Zement-Wert unter 0,25 aufweist.
KrampeHarex Stahlfasern garantieren diese hervorragenden Eigenschaften und ermöglichen es, die Bewehrung zu ersetzen oder zu reduzieren. Unsere Edelstahl-Mikrofasern garantieren die strukturellen und ästhetischen Eigenschaften und ermöglichen eine Lebensdauer der Bauteile von 100 bis 120 Jahren.
